Разработка и выпуск конструкторской документации

Схема электрическая принципиальная является одним из основных конструкторских документов (КД), поэтому должна быть выполнена в соответствии с ГОСТом. Существует несколько способов автоматизации выполнения и обращения КД.

5.16.1 Использование САПР AutoCAD

Является наиболее удобным и отработанным способом, часто используемым в небольших коллективах разработчиков. Разработчик схемы в этом случае выполняет в P-CAD 2002 принципиальную электрическую схему изделия и с помощью команды File / DXF Out переводит ее в формат DXF. Далее конструктор, выполняющий оформление КД в пакете AutoCAD, "доводит до ума" схему, т.е. рисует и заполняет форматки, вносит необходимые текстовые данные и т.д. Разработчик занимается трассировкой платы и также передает конструктору файлы - заготовки чертежей в формате DXF. У данного пути основное преимущество в том, что в настоящее время пакет AutoCAD имеет больше возможностей для оформления КД и ее вывода на бумажный носитель. Кроме того, квалифицированный ведущий разработчик освобождается от рутинной работы по оформлению.

5.16.2 Использование САПР Компас

Предоставляются примерно те же возможности, что и у AutoCAD, с той разницей, что КОМПАС российская разработка, ориентированная на всемерное использование отечественных стандартов.

5.16.3 Использование средств P-CAD 2002

В большинстве случаев удобно иметь полностью оформленный файл принципиальной электрической схемы с помощью P-CAD 2002. Для этого предусмотрен целый ряд возможностей графического редактора P-CAD Schematic и входящего в состав P-CAD 2002 набора утилит P-CAD Document Toolbox:

при оформлении схемы можно использовать специально разработанные файлы основной надписи и штампа (форматки) (расширение *.ttl), соответствующие отечественным стандартам.

в P-CAD 2002 имеется удобный механизм размещения информационных полей с помощью команды Place / Field.

заполнение полей форматки удобно выполняется по команде File / Design info / Fields.

P- CAD 2002 имеет замечательное встроенное средство создания различных таблиц, примечаний и т.п. - набор утилит P-CAD Document Toolbox[14] [5 - 8]:

- ввести примечания к проекту можно с помощью команды DocTool / Notes;

- введенные замечания к проекту можно разместить в рабочем поле проекта в виде таблицы (пяти типов) при помощи команды DocTool / Place Table;

Кроме размещения различных полей и таблиц, в P-CAD 2002 предусмотрена возможность генерации текстовых отчетов о введенной схеме проекта. Например, достаточно легко посмотреть общую статистику проекта, используя команду File / Design Info / Statistics.

5.16.4 Вывод схемы на печать

Для вывода схемы на печать необходимо задать надлежащие установки.

Вначале выполнить команды File/Print Setup.

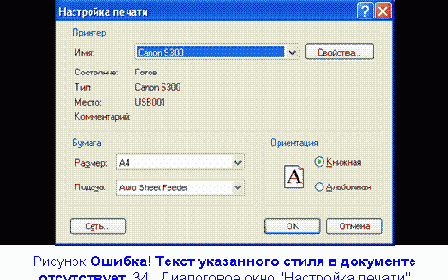

В открывшемся окне (рис. 5.34) выбрать тип принтера, размеры бумаги и ориентацию листа – «Книжная» для чертежей формата А4 или «Альбомная» для чертежей формата А3.

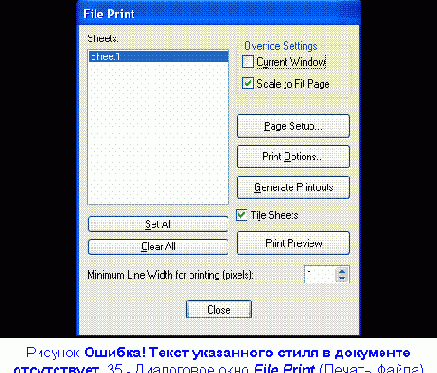

Затем по командам File/Print открыть одноименное окно (рис. 5.35), в котором:

-        в строке Minimum Line Width for printing (pixels) установить минимальную ширину печатаемых линий (в пикселях) - 1;

-        в окне Sheets указать курсором лист для печати (для нашего случая это единственный лист Sheet1);

-        в окнах Scale to Fit Page и Tile Sheets установить флажки.

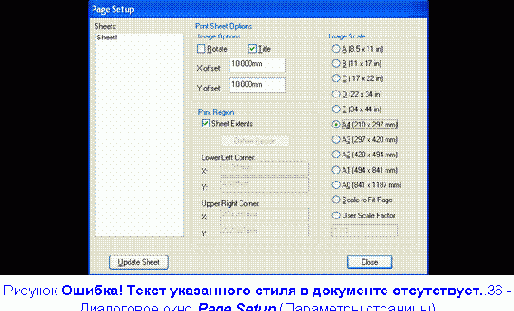

Нажатием клавиши Page Setup открыть меню настройки (рис. 5.36), в котором в окне Title установить флажок для печати углового штампа, в графе Image Scale указать размер чертежа А4, а в строках X offset и Y offset задать расстояние до края бумаги по 10 мм. Нажать Close. Программа вернется в меню File Print.

Печать схемы выполняется нажатием клавиши Generate Printouts, а предварительный просмотр - нажатием клавиши Print Preview.

Процедура создания схемы электрической принципиальной завершена. Можно приступать к размещению ЭРЭ на печатной плате. Результат разработки представлен на рис. 5.37.
